캐드(AUTOCAD) 기본 조작법(1)- 무작정 따라하기_7~12



트림기능은 선자르기이다. TR 명령으로 사용가능하며, 사용법은 크게 2가지로 나뉜다.



1. TR 명령어 입력, 스페이스 2번! 을 눌러준다. 그리고 선을 클릭하면 내가 선택하는 각 부분들이 그냥 사라진다. 컴퓨터가 알아서 경계를 잡아서, 자르기를 해주는건데, 이건 다음 TR 설명을 보고 비교해보면 좀 더 알기 쉽다.



2. TR 명령어 입력 후, "기준선"을 선택하고, 그 다음에 선을 선택.

노란색 선을 기준으로 선택하면, 중간에 있는 선들(경계)을 무시하고 노란색선까지 전부 잘라준다.

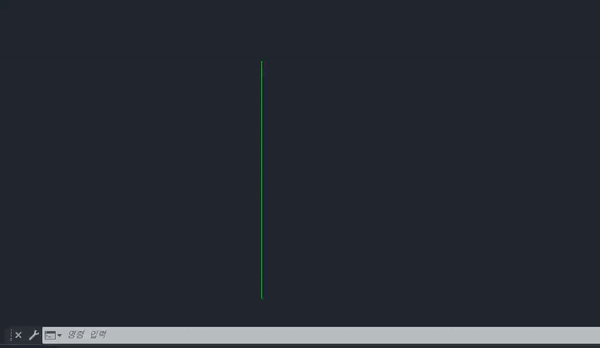

만약 녹색선을 기준으로 잡으면, 마찬가지로 녹색선까지 선을 잘라준다.



 TR+스페이스2번을 누를 경우, 중간에 선(경계)가 있으면 그까지만 자르는데, 이렇게 기준을 정해주면 그 것들을 무시하고, 기준점까지 잘라준다. 선이 복잡할때 유용하다.



SC 명령어는 매우 유용하다. 문자나 형상 등의 크기를 일정 비율로 조정할 수 있다.



SC를 누르고 스페이스. 그리고 크기를 변경할 객체를 선택한다. (선, 문자, 등등 그리고 기준점을 찍어줘야하는데, 이 기준점을 기준으로 확대가 되기 때문에 주변에 다른 객체나 선이 있다면 잘 찍어줘야 간섭이 없다.



1.0을 기준으로,

1.5는 1.5배, 즉, 50% 확대.

2.0은 2배, 100% 확대

0.5는 0.5배, 50%로 축소

0.7은 0.7배, 70%로 축소



옵셋은 O 명령어를 사용하며, 간격을 띄우는데 사용된다. 은근히 많이 쓰인다.



크게 2가지 방법이 있다.



1. 간격 입력해서 띄우기

- 아래 도면에서, 5미리 간격으로 선을 그려보자.





2. 간격 측정해서 띄우기

도면을 그리다보면, 의도치 않게 정수로 딱 떨어지지 않는 부분이 나올수가 있다. 이럴때는 어떻게 간격을 띄워야할까?

명령어 "O"를 입력한 후, 마우스로 두 선의 끝을 각각 클릭해준다. 그럼 그 간격만큼 띄우기가 된다.



MA 명령어는 알아두면 참 편하고, 몰라두면 참 불편하다. 그러니 꼭 알아두자. 선을 일단 아무 선이나 선택해서 그려두고, 나중에 선 종류를 바꿀 수 있다.

치수도 특성복사가 된다. 치수 스타일 및, "공차"같은 특성도 그대로 복사/적용 된다.

LTS는 "숨은선" 또는 "중심선" 등이 명확하게 안보일때 사용한다. 예를 들어 내가 그린 대상이 최대 10센티미터 제품이다. 여기에 맞춰서 숨은선과 중심선이 그려졌는데, 만약 그 도면 그대로 10미터짜리 제품을 그리면, 중심선과 숨은선이 그냥 일반선으로 나온다. 비율이 안맞기 때문. 일단 다음 예를 보며 계속 알아보자.





한 도면 안에, 큰제품/작은 제품이 함께 있는 경우, 다른 방법이 있지만, 여기서는 편리하게 LTS 한 가지 방법으로만 해보자.



분명 중심선과 숨은 선이것만.... 그냥 일반선으로 표시된다.... 어떻게 해야할까?

LTS를 입력하고 스페이스. 그리고 0.1을 입력하고 스페이스.

중심선과 숨은선은 비율에 따라서 잘보이기도 하고 안 보이기도 한다. LTS 는 그 비율을 정해주는 것이다. 중심선이나 숨은선이 일반선처럼 보이면 비율을 0.1 이나 0.5 와 같이 줄이면되고, 선이 너무 음.... 많이 표현? 조밀조밀? 한 경우는  2, 3 또는 5  정도로 확대해주면 된다.



익스텐드 EX 명령어는 선을 연장하는 명령어 이다. 방식은 TR 트림과 비슷하다.

1. EX명령어를 입력하고, 스페이스를 2번 누르면 다음과 같이 경계까지만 연장이 된다.

2. 만약 EX를 입력하고, 선을 선택하면, 해당 선까지만 연장이 된다.
